贴片光敏电阻 光敏传感器工作原理及运用？台铭光电工程师解析
贴片光敏电阻/光敏传感器：工作原理及典型应用详解
一、贴片光敏电阻 vs 光敏传感器
| 特性 | 贴片光敏电阻 | 光敏传感器（集成型） |
|---|---|---|
| 工作原理 | 光电导效应（电阻随光变化） | 光电转换 + 信号处理（数字/模拟输出） |
| 输出形式 | 电阻值（需外接电路转换） | 直接电压/电流/数字信号（如I²C） |
| 集成度 | 低（单一功能） | 高（含放大、滤波、ADC等） |
| 典型封装 | 贴片（0805/1206等） | SMD/模块化（如DFN、LGA） |
| 应用场景 | 低成本光控开关 | 高精度环境光检测 |

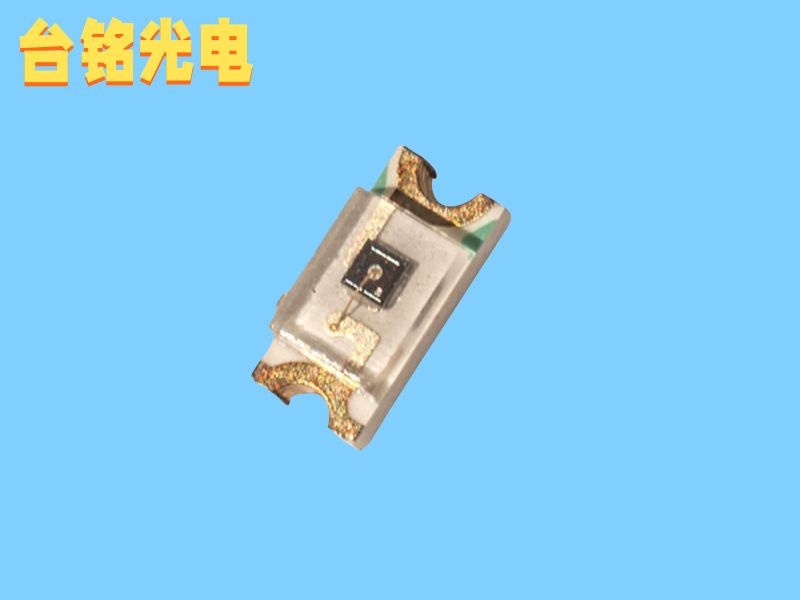

二、贴片光敏电阻工作原理
核心材料
采用 硫化镉（CdS） 或 硒化镉（CdSe） 半导体，光照后电子跃迁，电阻降低。
光谱响应
敏感波段：可见光（400-700nm），部分型号可覆盖近红外（如850nm）。
关键参数
亮电阻（10lux）：通常1-10kΩ
暗电阻（0lux）：可达0.5-10MΩ
响应时间：毫秒级（CdS较慢，CdSe更快）
三、贴片光敏传感器（集成型）工作原理
光电二极管+信号链
光信号 → 光电二极管（PD）→ 电流 → 跨阻放大器（TIA）→ ADC → 数字输出
智能功能
自动量程切换、环境光补偿（如手机屏幕调光）。
典型型号
数字输出：AMS的TSL2561（I²C接口）
模拟输出：TEMT6000（电压随光强线性变化）
四、典型应用场景
1. 贴片光敏电阻的应用
低成本光控开关
plaintext
应用电路：光敏电阻 + 三极管/比较器 → 控制LED或继电器 示例：太阳能路灯自动开关、玩具光控互动
工业遮光检测
检测流水线物体通过（需配合红外抗干扰设计）。
2. 贴片光敏传感器的应用
消费电子
手机/平板 自动亮度调节（数字传感器直接输出Lux值）。
智能家居
智能窗帘根据光照强度自动开合（高精度需求）。
汽车电子

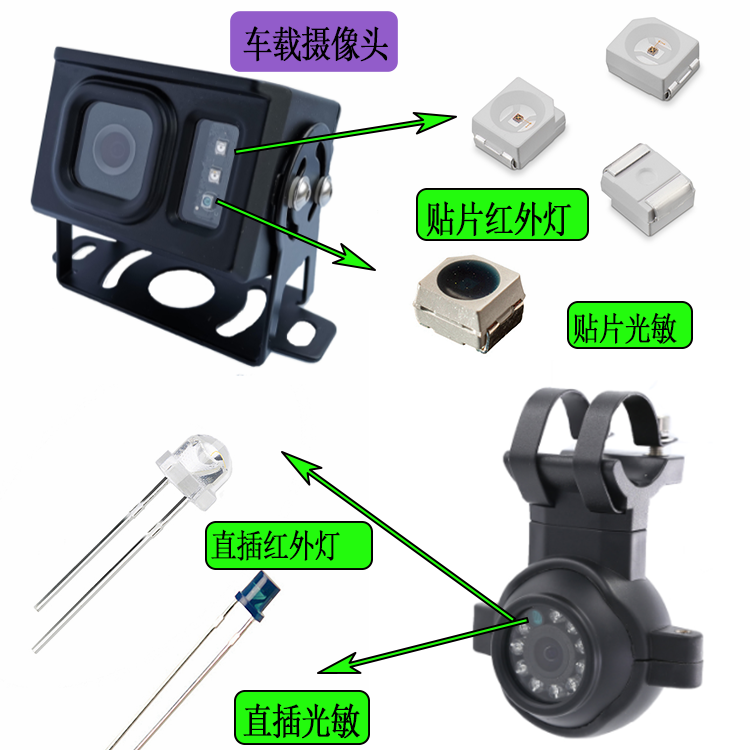

车载显示屏防眩光控制（耐高温型号）。
五、选型关键参数
| 参数 | 贴片光敏电阻 | 贴片光敏传感器 |
|---|---|---|
| 光谱范围 | 可见光（CdS） | 可定制（如UV-IR） |
| 灵敏度 | 中（依赖外电路） | 高（内置放大） |
| 响应速度 | 较慢（10-100ms） | 快（μs级） |
| 温度稳定性 | 较差（CdS易漂移） | 优（内置补偿） |
| 成本 | 低（￥0.1-0.5/颗） | 高（￥5-50/颗） |
六、设计注意事项
光敏电阻电路设计
分压电阻匹配：选择与光敏电阻暗阻相近的固定电阻（如暗阻1MΩ → 匹配100kΩ）。
防干扰：添加电容滤波（0.1μF）减少噪声。
光敏传感器布局
避免PCB发热源影响精度，推荐开窗透光设计。
七、发展趋势
光敏电阻：逐步被集成传感器替代，但在低成本领域仍有市场。
光敏传感器：向多光谱（RGB+IR）、低功耗（IoT设备）、AI自适应调光方向发展。
如需具体型号推荐（如台铭光电的贴片光敏产品），可提供目标应用参数（检测范围、精度、接口等）。
