深紫外UVC-LED模组

加湿器杀菌模组

加湿器杀菌模组
产品型号:TM-MJS002A
本模组底部带法兰边及两个安装孔,
适用于空气和液体抑菌的静态UVC LED抑菌模组;
开孔尺寸建议 16.7±0.3 mm。
本品广泛应用于饮水机,制冰机,空气加湿器,
空气净化器,香薰机,宠物饮水机,洗碗机等产品。
光功率:4~6 mW 波长:270~280 nm
电压:12V 电流:40MA
产品型号:TM-MJS002A
本模组底部带法兰边及两个安装孔,
适用于空气和液体抑菌的静态UVC LED抑菌模组;
开孔尺寸建议 16.7±0.3 mm。
本品广泛应用于饮水机,制冰机,空气加湿器,
空气净化器,香薰机,宠物饮水机,洗碗机等产品。
光功率:4~6 mW 波长:270~280 nm
电压:12V 电流:40MA
联系我们
加湿器杀菌模组 立即咨询
首页/产品/uv紫外LED系列/深紫外UVC-LED模组
技术规格

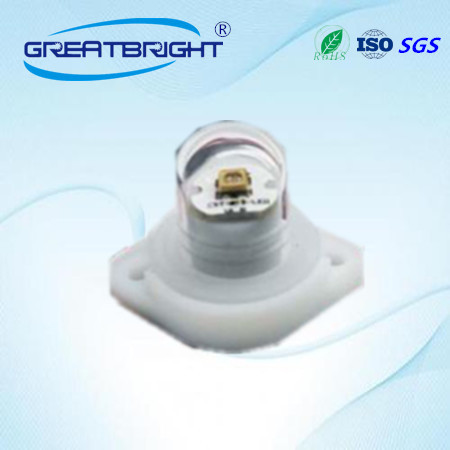

  • 1:产品照片

  • 6235a4e6c16e6.png

  • 2:引用标准

    • GB/T 4827-2015

    • 涉水安全:符合水批及食品卫生安全

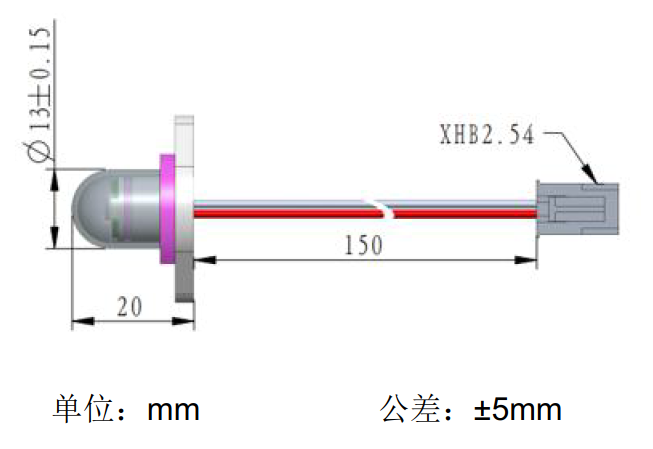

  • 3:产品结构

  • MJS002A


    • 端子线规格:2PIN、XHB2.54-2P、红黑线、线径 1.6mm、白色端子;

    • 端子可根据客户要求定制。

  • 产品规格

    • 恒压驱动: DC12V

    • 引线规格:UL1007,22AWG 并线,线长 150mm

    • 端子规格:2PIN

    • 防水等级:模组正面(石英窗口面)IP68 防尘防水(不含端子)

    • 使用温度:-25~40 ℃

    • 绝缘耐压:DC500V+2Vin / 1 min

  • 光电特征参数

  • UVC光电参数和SPEC范围(Ta = 25 ℃,RH=30%)

    ItemSymbolMin.Typ.Max.Unit
    工作电压Vf/12/V
    驱动电流If/40/mA
    峰值波长λp270/280nm
    光功率P04/6mW
    出光角1/2/120/deg.
    • 这些数值由光谱分析仪和积分球测量系统测量。公差如下:工作电压(Vf):±2%;光功率(P0):±10%;峰值波长(λp):±3.0 nm

    • 虽然所有的LED都是由我们的设备进行测试,但根据测试设备的条件,某些值可能会略有不同。

  • 检验方法

    • 紫外光功率测试:使用积分球,测试模组的紫外光功率输出为指定值;

    • 紫外光波长范围测试: 270~280 nm;

    • 绝缘耐压测试:带电部分与外壳间施加 AC1500 V、50Hz 电压,维持 1min, 不出现击穿等现象;

    • 高低温测试:产品在温度-25~40℃范围内能可靠的工作;在温度-40℃~85℃范围内能可靠存储。

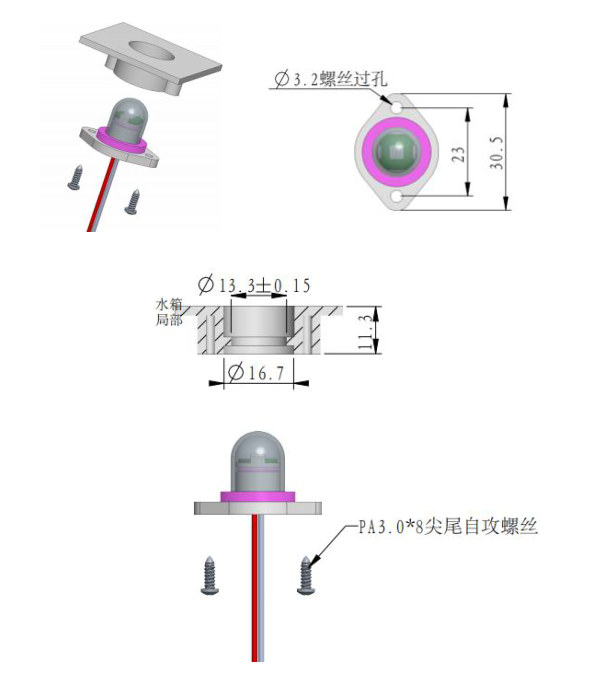

  • 装配说明

  • 6235a4e976a44.png

  • 产品使用注意事项

    • 产品须轻拿轻放,严禁跌落、严禁锐器接触产品特别是灯珠出光面;

    • 请勿使用不符合要求的电源进行驱动;

    • 产品应用于额定温度范围内的环境中,不得在高温密闭环境中长时间点亮;

    • 请勿将模组直接裸露在高湿环境下,应做好防水防湿隔离处理;

    • 产品如果需要透光窗口,推荐使用高纯石英玻璃板,可有效透过紫外线。

  • 人体防护

  • 人体防护

    • 所有装配工人,观察员和旁观者必须进行眼睛和皮肤保护;

    • 禁止裸眼观察(包括通过显微镜)和在操作中裸露处理深紫外 LED;

    • 深紫外光线很容易被污染物吸收,切勿触摸深紫外灯珠的光学结构 ;

    • 本产品为湿敏性产品,建议存储温度18℃~30℃,湿度30%~60%,密封保存,为保证产品质量,外包装袋未打开的,

    • 建议出厂后一年内使用完;外包装袋打开的,建议于24小时内使用完,超过24小时需重新密封存放,下次使用前建议先采取除湿措施:温度:65℃ 时间:5H。
